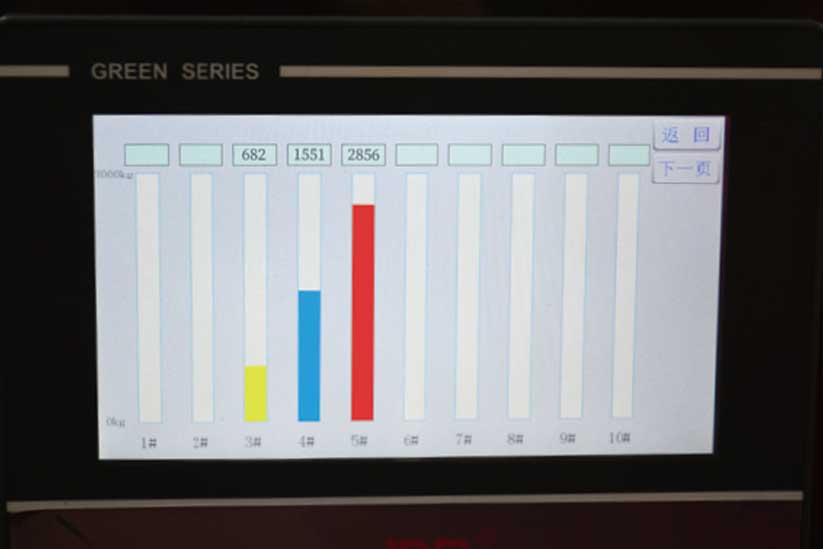

Оснащен передовым модулем взвешивания, который наглядно и четко отображает данные о нагрузке каждой электрической лебедки в реальном времени с помощью гистограммы, обеспечивая прозрачность контроля нагрузки (нормальное состояние: синий цвет, ниже минимальной нагрузки: желтый цвет, превышение максимальной нагрузки: красный цвет);

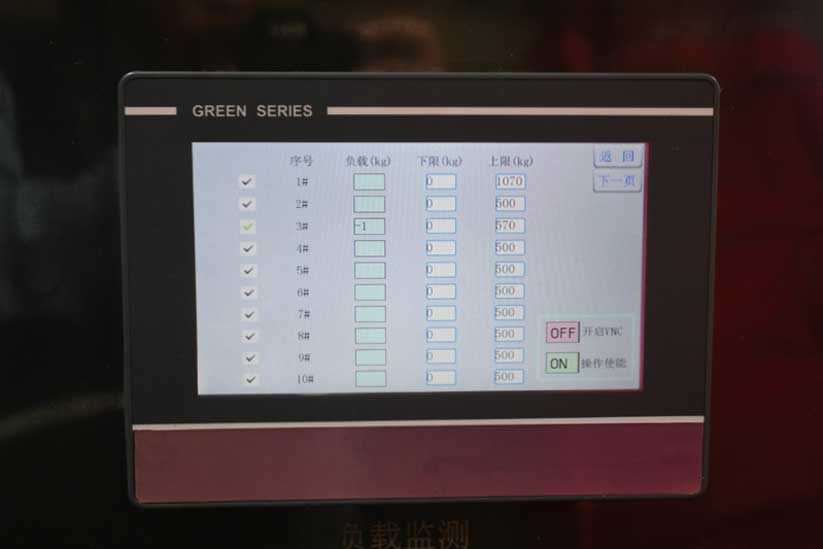

Пользователь может самостоятельно настраивать минимальные и максимальные значения нагрузки.

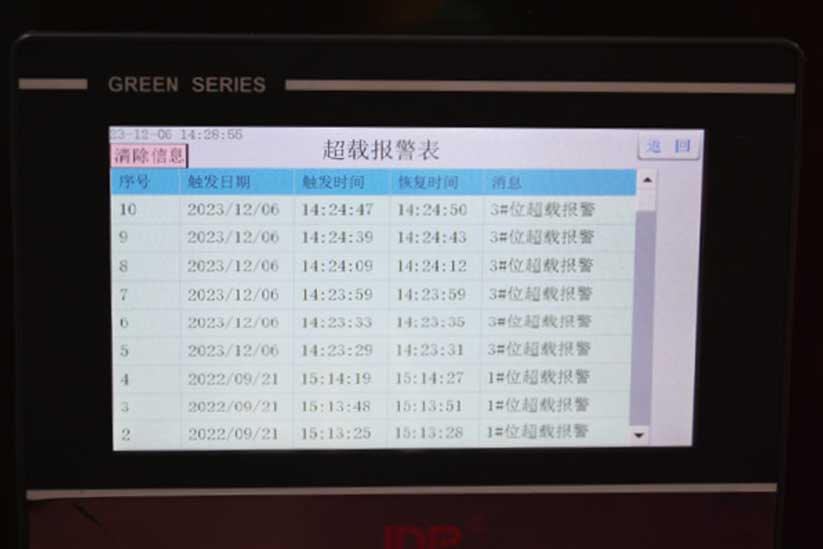

Сохраняется журнал аварийных сигналов перегрузки, позволяющий точно проверять состояние нагрузки каждого устройства, что удобно для последующего анализа данных и выявления проблем

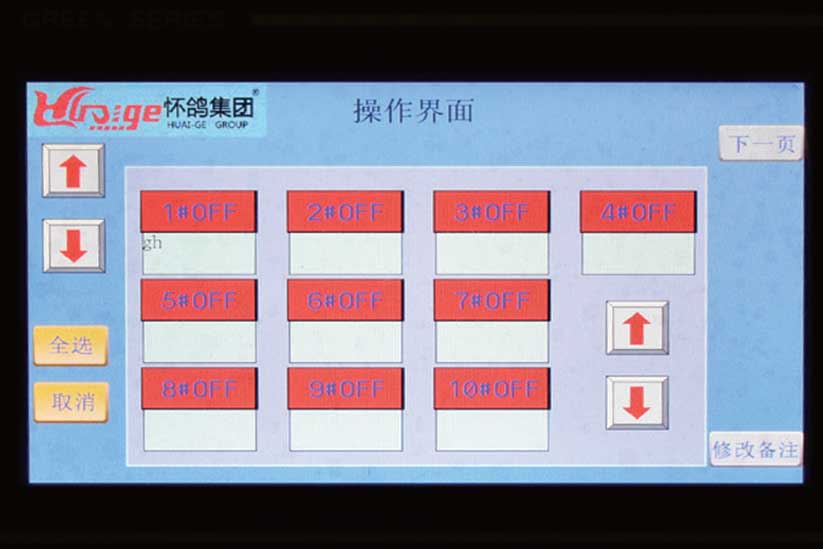

Контроллер может управлять подъемом и спуском одной электрической лебедки по отдельности или группы лебедок
Можно задавать назначение, редактировать названия и формировать группы для каждой точки размещения оборудования, что избавляет от трудоемкого поиска чертежей расположения на площадке
-
01: Модуль измерения нагрузки системы контроля (тензодатчик-скоба) — измеряет текущую нагрузку в режиме реального времени.
-
02: Интерфейс передачи сигналов — соединяется с интерфейсом ввода сигнала шкафа управления для обеспечения связи между панелью управления и шкафом.
-
03: Выходная розетка питания 220 В — резервный источник питания, служащий удобной точкой подключения и зарядки для персонала на площадке.
-
04: Разъем питания дисплея весового модуля — интерфейс питания, подключаемый к сети 220 В.
-
05: Сетевой интерфейс (RJ45) — резервный сетевой разъем для быстрой загрузки подготовленных программ управления в двухэкранный контроллер.
-
06: Интерфейс входного сигнала весового модуля — подключается кабелем к весовому модулю для отображения данных о нагрузке на экране в реальном времени.
-
07: Интерфейс входного сигнала весового модуля (резервный) — дублирующий порт подключения к весовым модулям; двухканальный ввод сигналов экономит время и затраты на кабельную разводку.
-
08: Джойстик управления подъемом и опусканием — управляет перемещением лебедок; автоматически возвращается в нейтральное центральное положение для обеспечения безопасности.
-
09: Кнопка аварийного останова (на пульте) — мгновенно останавливает работу оборудования для защиты персонала.
-
10: Замок-выключатель питания двухэкранного контроллера — выключатель с ключом для предотвращения случайного срабатывания и несанкционированного доступа.
-
11: Замок-выключатель питания контроллера (на шкафу) — выключатель с ключом для защиты от случайного включения.
-
12: Кнопки общего подъема и общего опускания — однокнопочное управление синхронным подъемом и спуском всех подключенных электрических лебедок.
-
13: Кнопка аварийного останова (на шкафу) — позволяет немедленно отключить оборудование при внештатной ситуации для безопасности персонала.
-
14: Интерфейс выходного сигнала — может подключаться к дисплею либо к другому шкафу управления при отсутствии экрана.
-
15: Интерфейс входного сигнала — предназначен для подключения дисплея либо другого шкафу управления.
-
16: Главный автоматический выключатель питания — общее включение и обесточивание шкафа управления одним нажатием.
-
17: Вольтметр — отображает текущее входное напряжение сети в режиме реального времени.
-
18: Отсек для хранения — встроенное отделение для хранения схем, рабочих чертежей и личных вещей оператора.
